Разъединитель РДЗ 351000 РД 351000
26 200 грн.,
Киев | Добавлено: 23 августа 2017, номер: 27313
Адрес: Киев,

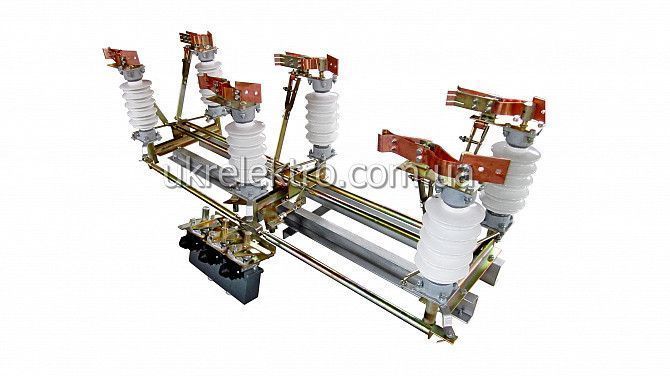

Разъединитель наружной установки серии РД-35/1000 УХЛ1 и РДЗ-35/1000 УХЛ1
Разъединитель наружной установки серии РД-35/1000 и РДЗ-35/1000
Продукция поставляется на правах официального дилера по цена производителя.
Применении разъединителей серии РД-35/1000 и РДЗ 35/1000:
Разъединители наружной установки РД и РДЗ на 35 кВ используются для коммутации обесточенных участков электрической сети с классом напряжения до 35 кВ. Также применяется для заземления отключенных участков с помощью стационарных заземлителей.
Условное обозначение разъединителей серии РД и РДЗ :
РДЗ-1-35/1000 УХЛ1
Р – разъединитель;
Д – двухколонковый;
З – наличие заземлителей;
1, 2 – обозначение количества заземлителей;
35 – номинальное напряжение, кВ;
Б – усиленное исполнение изоляции – категория Б по ГОСТ 9920 (при нормальном исполнении индекс отсутствует);
1000, 2000 – номинальный ток, А;
УХЛ1 – климатическое исполнение.
Особенности конструкции:
Конструкция разъединителей серии РД и РДЗ состоит из отдельных полюсов, которые, в зависимости от требований могут применятся в однополюсном, двухполюсном или трехполюсном вариантах установки. Разъединители на класс напряжения 35 кВ на номинальный ток 1000 А допускают установку на вертикальной плоскости.
Конструкция полюся разъединителя выполнена в виде двухколонкового устройства с поворотом контактных ножей в горизонтальной плоскости и состоит из цоколя, колон изоляции, токоведущей части и устройства заземления. Контактные ножи разъединителя на 1000 А реализованы из двух медных шин идущих параллельно и установленных «на ребро», один конец которых соединен гибкими связями с контактным выводом, а с другого конца образован разъемный контакт.
Заземляющее устройство разъединителя представляет собой заземлители, стационарно установленные на цоколе разъединителя и закреплённый контакт, установленный на главном контактном ноже. Основные детали разъединителя, выполненные из черных металлов, а также обработаны антикоррозийным покрытием в виде горячего цинка.
Технические характеристики разъединителей серии РД-35/1000 и РДЗ 35/1000: Наименование параметра Значение Ном. напряжение, кВ 35 Макс. рабочее напряжение, кВ 40,5 Номинальный ток, А 1000, 2000 Количество заземлителей 0,1,2 Масса, кг. 58
В зависимости от требований заказчика, в комплект поставки могут входить привода как ручные ПР-10, ПРН-10, ПР 05-2Б, ПР 06-2Б, ПР 180/180Л, ПР 180/180ЛП, ПРГ 05-2Б, так и двигательные ПД-01 с блоком управления.
Прошу уточнять цену на момент запроса
