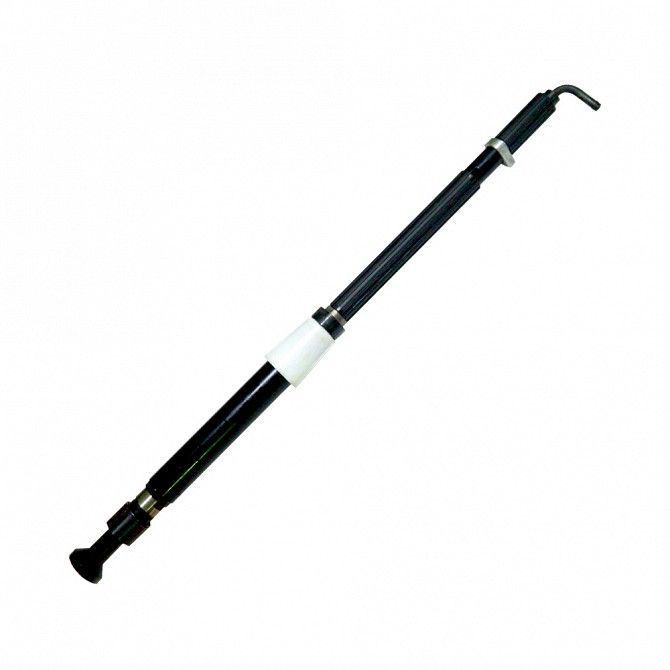

Трамбовка пневматическая ПТ-4503
1 грн.,
Харьков | Добавлено: 10 июля 2019, номер: 128506
Адрес: Харьков, район Октябрьский, метро Холодная Гора,
Трамбовка пневматическая предназначена для работ в литейном производстве по послойному уплотнению формовочных смесей.
Также пневмотрамбовки применяются для уплотнения грунта на строительстве и в ремонтно-дорожном деле, где невозможно применение громоздких трамбующих и укладывающих машин.
Пневматические трамбовки бывают двух видов : напольные и верстачные. Принцип действия данных видов пневмотрамбовок во многом анологичен, но главное отличие между ними заключается в размере обрабатываемых деталей. Так , верстачные пневматические трамбовки используются для уплотнения форм при литье небольших деталей. А пневматические трамбовки напольного типа используются для уплотнения смеси на основе песка для дитья больших заготовок.
Название показателей
Значение
Энергия удара, Дж
25
Частота ударов, Гц
12
Давление сжатого воздуха, Мпа (кг/см2)
0,63 (6)
Удельный расход воздуха , м3/мин
1,1
Диаметр трамбующего башмака, мм
70
Ход поршня, мм
120
Масса без башмака, кг
10,5
Внутренний диаметр шланга, мм
16
Габаритные размеры, мм
Длина
Ширина
Высота
1185
80
80
Трамбовка пневматическая виброзащищенная состоит из следующих основных узлов:
- пусковой рукоятки
- ствола поршня
- воздухопровода и ударной части.
Принцип работы.
При нажатии на пусковой рычаг пневмотрамбовки, сжатый воздух, через питатель, поступает в внутреннюю трубу к клапану. Под действием сжатого воздуха клапан перемещается в правое или левое положение, подавая воздух в переднюю или заднюю часть полости пневмотрамбовки.
Под действием сжатого воздуха, поршень трамбовки пневматической, с насаженным на ее коническую часть башмаком, совершает возвратно-поступательные движения, нанося удары по обрабатываемому материалу.
