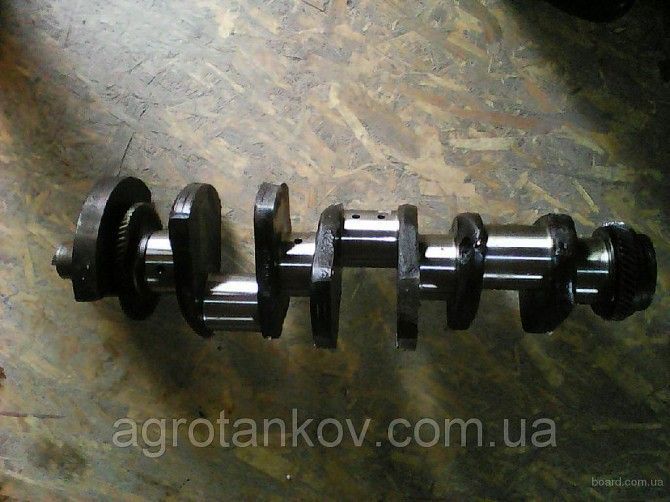

Вал коленчатый (коленвал) 60-04.101.20

Вал коленчатый (коленвал) трактора Т-150 с двигателем СМД-60. Двигатель СМД-60 является быстроходным дизелем. Характерная особенность его кривошипно-шатунного механизма состоит в том, что отношение хода поршня к диаметру цилиндра составляет меньше единицы — 0,89. Такое конструктивное решение позволило при повышении частоты вращения коленчатого вала до 2000 об/мин получить скорость поршня не более 8 м/сек и обеспечить жесткую конструкцию коленчатого вала благодаря большому перекрытию шеек. Коленчатый вал — стальной, имеет четыре коренных и три шатунных шейки. Противовесы откованы вместе со щеками, кроме первого, который устанавливается на переднем конце коленчатого вала на шпонке и вместе с шестерней привода маслонасоса и маслоотражателем закрепляется круглой гайкой. На заднем конце коленчатого вала установлена шестерня, которая находится в зацеплении с шестерней распределительного вала. В торец заднего конца вала семью болтами крепится фланец, который имеет в центре отверстие со шлицами для привода вала отбора мощности. Коленчатый вал динамически балансируется в сборе с шестернями, передним противовесом и технологическим грузом, заменяющим массу маховика. Допустимая несбалансированность — не более 50 гсм. Коленчатый вал устанавливается на двигатель с зазором в коренных подшипниках 0,100 — 0,156 мм. Четвертый коренной подшипник — упорный. Осевое усилие воспринимают четыре полукольца. Нижние полукольца в крышке удерживаются на двух штифтах, а верхние — между торцами постели и коренной шейки коленчатого вала. Полукольца упорные входят в комплект коренных подшипников и взаимозаменяемые для двигателя СМД-14. Осевой зазор коленчатого вала находится в пределах 0,125—0,345 мм. Коленчатые валы изготавливают двух производственных размеров с разницей диаметров шеек 0,25 мм. Маркировка коленчатого вала нанесена на площадке первой щеки. Задний конец коленчатого вала уплотняется резиновой манжетой (120 X 150 X 12 мм), установленной в картер маховика.
