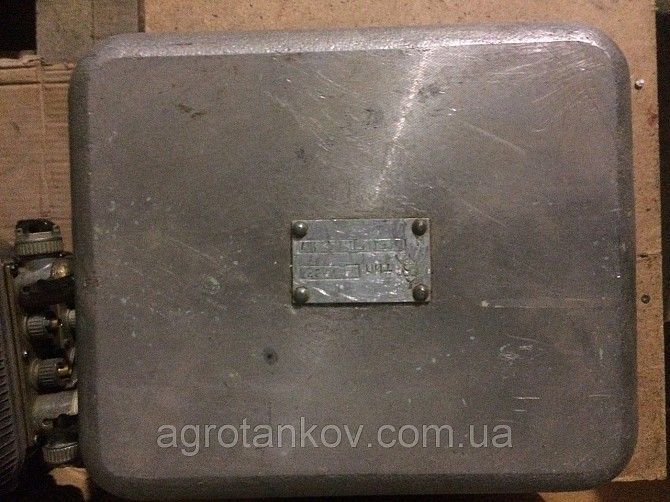

РРТ-32М (Реле РРТ-32) Регулятор напряжения
6 800 грн.,
Мелитополь | Добавлено: 21 июня 2019, номер: 123697
Адрес: Мелитополь,
Реле-регулятор РРТ-32 (рис. 70) обеспечивает нормальную работу линейного генератора Г-732, питающего низковольтные цепи вагона и осуществляющего подзаряд аккумуляторной батареи. Реле-регулятор РРТ-32 состоит из сдвоенного реле напряжения РН, включенного в секции обмотки возбуждения генератора, реле обратного тока РОТ и сдвоенного реле ограничителя тока, смонтированных в одном корпусе. Аналогичную, но несколько измененную схему имеет реле-регулятор РРТ-31Б в цепи линейного генератора Г-74.
Реле напряжения автоматически поддерживает постоянным напряжение 25—27 В на зажимах генератора при различных режимах работы (до тока 43 А). В генераторах мощностью более 1 кВт применяют сдвоенные реле напряжения. В таких генераторах ток возбуждения превышает значение, допустимое по соображениям надежной работы контактов реле, поэтому обмотки возбуждения в них разделены на две параллельные ветви и в каждую ветвь включают отдельное реле. Реле напряжения имеет две обмотки: выравнивающую 9 и основную подъемную 8.
Для обеспечения равномерного распределения тока возбуждения между параллельными ветвями в реле напряжения применяют выравнивающие обмотки 9, включенные перекрестно так, что выравнивающая обмотка первого реле включена последовательно со второй ветвью параллельной обмотки, и наоборот.
Реле напряжения автоматически поддерживает постоянным напряжение 25—27 В на зажимах генератора при различных режимах работы (до тока 43 А). В генераторах мощностью более 1 кВт применяют сдвоенные реле напряжения. В таких генераторах ток возбуждения превышает значение, допустимое по соображениям надежной работы контактов реле, поэтому обмотки возбуждения в них разделены на две параллельные ветви и в каждую ветвь включают отдельное реле. Реле напряжения имеет две обмотки: выравнивающую 9 и основную подъемную 8.
Для обеспечения равномерного распределения тока возбуждения между параллельными ветвями в реле напряжения применяют выравнивающие обмотки 9, включенные перекрестно так, что выравнивающая обмотка первого реле включена последовательно со второй ветвью параллельной обмотки, и наоборот.
