Пусковой двигатель ПД-23 (Т-170, Т-130)

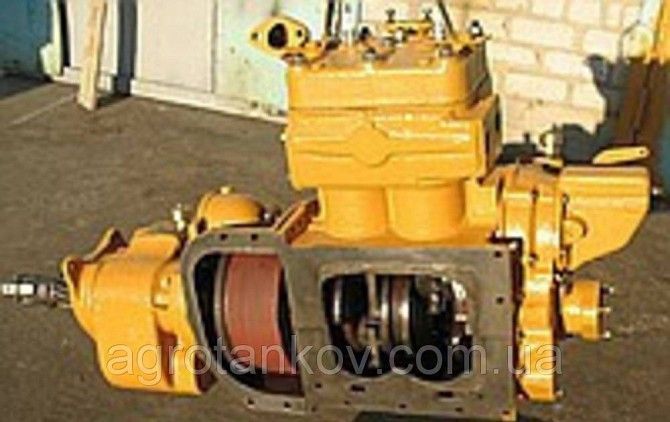

Пусковой агрегат (рис. 1) состоит из карбюраторного бензинового, четырехтактного, двухцилиндрового двигателя с левым вращением коленчатого вала, муфты сцепления, двухступенчатого редуктора и механизма включения. Основой пускового двигателя служит блок, имеющий два вертикальных отверстия под поршни. По диаметру этих отверстий (цилиндров) блоки делятся на группы (А, Б, В, Г), обозначения которых выбивают на верхней привалочной и боковой плоскостях блока. Головка блока имеет литые камеры сгорания, отверстия для запальных свечей, водяную рубашку. Коленчатый вал вращается в двух шарикоподшипниках. Для исключения перетекания масла из картера в корпус муфты сцепления на заднем конце коленчатого вала (между подшипником и маховиком) установлен резинокаркасный сальник. Маховик установлен на коническом хвостовике коленчатого вала и имеет зубчатый венец для соединения с шестерней стартера и внутренние шлицы для соединения с ведущим диском муфты сцепления. Поршни имеют по три компрессионных и по одному маслосъемному кольцу. Размерная группа поршня, выбитая на днище, должна соответствовать размерной группе блока, в который он установлен. Механизм газораспределения состоит из шестерни привода, распределительного вала, толкателей с регулировочными болтами, впускных и выпускных клапанов с направляющими втулками, пружинами и сухариками. Система охлаждения общая с дизелем, термосифонная. Смазка деталей пускового двигателя осуществляется масляным туманом, образующимся при вращении коленчатого вала в масляной ванне картера. Масло в картер заливают через отверстие в кожухе распределительных шестерен, закрываемое сапуном. Для обеспечения питания двигателя воздухом и топливом установлены воздухоочиститель, топливный бачок с краном-отстойником, регулятор, карбюратор. Центробежный регулятор связан с дроссельной заслонкой карбюратора и, автоматически, в зависимости от нагрузки, регулирует количество горючей смеси, поступающей в цилиндры, сохраняя тем самым заданную частоту вращения коленвала, и ограничивает максимальную частоту вращения холостого хода. Карбюратор К125Л (рис. 2): главная дозирующая система работает по принципу пневматического торможения топлива. Редуктор двухступенчастый с прямой и замедленной передачами. Замедленная передача служит для предварительной прокрутки дизеля в холодное время года. Редуктор имеет механизм включения с шестерней, вводимой в зацепление с венцом маховика дизеля при его пуске. При пуске дизеля крутящий момент пускового двигателя через муфту сцепления, двухступенчатый редуктор, шестерню механизма включения и маховик дизеля передается на коленчатый вал.
