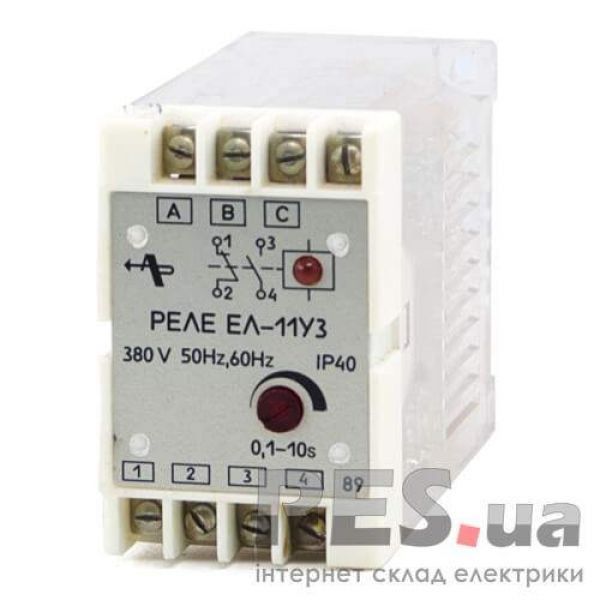

Реле контроля фаз ЕЛ-11 380В
544.97 грн.,
Киев | Добавлено: 13 мая 2019, номер: 111573
Адрес: Киев,
Реле контроля фаз ЕЛ-11 220В - используются для контроля наличия и порядка чередования фаз в системах трехфазного напряжения, защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах, источников и преобразователей электрической энергии.
При подаче на реле симметричного трехфазного напряжения допустимой величины с прямым порядком чередования фаз на выходе логической части реле появляется последовательность импульсов с частотой и временным сдвигом, соответствующими частоте и временному сдвигу фазных напряжений. Сравнивающая часть схемы контролирует наличие импульсов и порядок их следования и выдает сигнал на включение выходного электромагнитного реле и свечение светодиода.
При всяком недопустимом изменении трехфазного напряжения или при изменении порядка чередования фаз на выходе логической части исчезает последовательность импульсов и по истечении выдержки времени выдается сигнал на отключение выходного электромагнитного реле. Светодиод гаснет. Значение времени срабатывания задается переменным резистором, ось которого выведена на лицевую панель реле. Регулирование выдержки времени плавное.
При подаче на реле симметричного трехфазного напряжения допустимой величины с прямым порядком чередования фаз на выходе логической части реле появляется последовательность импульсов с частотой и временным сдвигом, соответствующими частоте и временному сдвигу фазных напряжений. Сравнивающая часть схемы контролирует наличие импульсов и порядок их следования и выдает сигнал на включение выходного электромагнитного реле и свечение светодиода.
При всяком недопустимом изменении трехфазного напряжения или при изменении порядка чередования фаз на выходе логической части исчезает последовательность импульсов и по истечении выдержки времени выдается сигнал на отключение выходного электромагнитного реле. Светодиод гаснет. Значение времени срабатывания задается переменным резистором, ось которого выведена на лицевую панель реле. Регулирование выдержки времени плавное.
