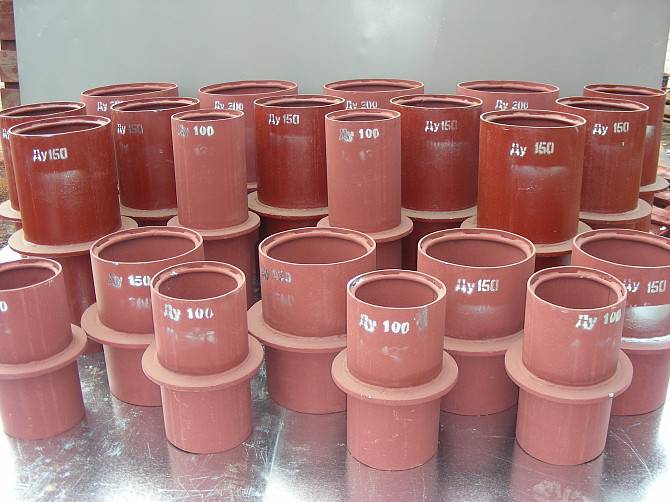

САЛЬНИКИ НАБИВНЫЕ И НАЖИМНЫЕ
_______________________________________________
ООО «Айрадэль Комплект» предприятие - производитель в Украине
сальников набивных и нажимных.
Сальники набивные Серии 5.900-2 и сальники нажимные Серии 5.900-3 широко используются во многих промышленных отраслях.
Сальник – основной элемент в строительстве при монтаже закладных трубопроводов подачи воды и канализации сквозь различные перекрытия и стены.
Применяются два основных вида сальников: набивные и нажимные.
Для пропуска канализационных и водопроводных труб сквозь
стены и перегородки применяют сальник набивной по Серии
5.900-2. Длина сальника должна быть больше либо равна
толщине стены, через которую необходимо пропустить трубы.
Во избежание смещения трубопровода в процессе эксплуатации, при монтаже сальник необходимо приварить к выпускам арматуры стены.
В Серии 5.900-2 изготавливаются следующие сальники с длиной корпуса:
• L=200мм — серия ТМ89
• L=300мм — серия ТМ90
• L=500мм — серия ТМ91
• L=800мм — серия ТМ92
Материал корпуса: сталь 20. Материал стержня: арматура А-I (400). Допускается использовать арматуру классом выше указанного.
В отличие от набивного сальника, сальник нажимной по серии
состоит из съемного упорного кольца (грундбуксы) и корпуса .
Этот вид сальников эффективно используется для прокладки
металлических труб сквозь стены при температурах не более
+ 50˚С и выдерживает перепад давления не более 0,1 МПа.
Толщина стены для прокладки, через которую предназначен
сальник нажимной, должна быть чуть меньше либо равна его
длине.
Сальники набивные Серии ТМ 90 L=300 Dу 50…1400
Сальники набивные Серии ТМ 92 L=800 Dу 50…1400
Сальники набивные Серии ТМ 91 L=500 Dу 50…1400
Сальники набивные Серии ТМ 89 L=200 Dу 50…1400
Условные обозначения:
D трубы - условный проход пропускаемой трубы, мм
D1 - диаметр пропускаемой трубы (наружный), мм
D2 - диаметр сальника (наружный), мм
D3 - диаметр сальника с толщиной сварного шва для ребер, мм
D4 - диаметр сальника с ребрами, мм
L - длина сальника, мм
Предприятие ООО «Айрадэль Комплект» имеет возможность изготовить нестандартные типоразмеры сальников по техническим условиям заказчиков.
